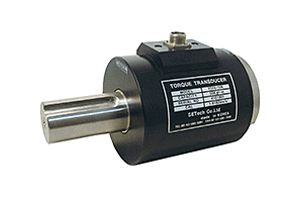

Cảm biến momen xoắn Setech YDFS, độ chính xác: 0.3%
Bộ chuyển đổi mô-men xoắn quay vòng trượt Model YDFS có bộ truyền động mặt bích và ổ trục tương ứng ở mỗi đầu. Cảm biến momen xoắn này được khuyến nghị cho các ứng dụng dọc.
Mã số | CAPACITY | |
---|---|---|
YDFS-1K | 1Kgf-m | 9.807Nm |
YDFS-2K | 2Kgf-m | 19.61Nm |
YDFS-5K | 5Kgf-m | 49.03Nm |
YDFS-10K | 10Kgf-m | 98.07Nm |
YDFS-20K | 20Kgf-m | 196.1Nm |
YDFS-50K | 50Kgf-m | 490.3Nm |
YDFS-100K | 100Kgf-m | 980.7Nm |
YDFS-300K | 300Kgf-m | 2.942KNm |
YDFS-500K | 500Kgf-m | 4.903KNm |
THÔNG SỐ KỸ THUẬT Cảm biến momen xoắn Setech YDFS | |||
---|---|---|---|
Momen định mức | 1kgf-m~500Kgf-m | Temperature range compensated | -10℃ ~ 60℃ |
Ngõ ra | 1.5㎷/V | Temperature range safe | -20℃ ~ 70℃ |
Không tuyến tính | 0.3% R.O | Temperature effect, on zero balance | 0.09% R.O/10℃ |
Hysteresis | 0.3% R.O | Temperature effect, on rated output | 0.09% Load/10℃ |
Repeatability | 0.3% R.O | Nguồn cấp | 10V DC |
Temminal resistance input | 350±3.5Ω | Safe overload | 150% R.C |
Temminal resistance output | 350±3.5Ω | Cable | Φ5 Shield 5m |
Cách điện | 300㏁ | R.P.M | 2000~5000 |
KÍCH THƯỚC Cảm biến momen xoắn Setech YDFS | ||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Công suất | A | B | C | ØD | ØE | F | G | M | N | O | ØH | ØI | K | ØP(DP.15) | Q | S | R(DP.8) | RPM |
1,2Kgf-m | 130 | 78 | 40 | 51 | 15 | 35 | 5×5 | 33.6 | 48 | 8 | 26 | 68 | 15 | 4-M6 | 39 | 12 | 2-M5 | 5,000 |
5,10,20Kgf-m | 157 | 95 | 50 | 65 | 22 | 42 | 6×6 | 39 | 55 | 8 | 38 | 81 | 20 | 6-M6 | 50 | 12 | 2-M5 | 4,000 |
50Kgf-m | 170 | 97 | 60 | 76 | 32 | 50 | 10×8 | 42.8 | 57 | 10 | 48 | 88 | 20 | 6-M6 | 60 | 13 | 2-M8 | 3,000 |
100Kgf-m | 189 | 96 | 80 | 86 | 42 | 65 | 12×8 | 49 | 56 | 16 | 52 | 100 | 20 | 6-M8 | 68 | 13 | 2-M8 | 3,000 |
300Kgf-m | 208 | 105 | 90 | 102 | 58 | 75 | 16×10 | 58.8 | 65 | 16 | 60 | 120 | 20 | 6-M8 | 85 | 13 | 2-M10 | 2,000 |
500Kgf-m | 223 | 105 | 100 | 107 | 73 | 85 | 20×12 | 62.2 | 65 | 20 | 70 | 128 | 20 | 10-M8 | 91 | 18 | M10 | 2,000 |
