Tên sản phẩm: Hộp giảm tốc servo Flange Rotating PHT DF series

Đơn giá: Liên hệ

Đặt hàng

Thông Tin Chi Tiết

Hộp Giảm Tốc Servo Flange Rotating PHT DF Series – Mạnh Mẽ, Chính Xác, Tối Ưu Không Gian

Thiết kế flange xoay – lý tưởng cho hệ thống đồng trục, tiết kiệm không gian

PHT DF Series là dòng hộp giảm tốc servo cao cấp được thiết kế với mặt bích xoay (Flange Rotating) giúp tối ưu hóa việc lắp đặt trong các hệ thống servo đồng trục hoặc không gian hạn chế. Với độ rơ thấp, hoạt động ổn định và độ ồn thấp, dòng sản phẩm này lý tưởng cho các ứng dụng tự động hóa yêu cầu độ chính xác cao.

Tính năng nổi bật của hộp giảm tốc servo Flange Rotating PHT DF Series

✅ Flange Rotating – Cấu trúc mặt bích xoay: Lắp đặt linh hoạt, tiết kiệm diện tích, đồng trục dễ dàng
✅ Độ rơ thấp: Chỉ từ 5~8 arcmin, đảm bảo chuyển động mượt, phản hồi nhanh và chính xác
✅ Tỉ số truyền rộng: Từ 1/3 đến 1/100, cho phép điều chỉnh linh hoạt theo yêu cầu tốc độ và lực
✅ Đa dạng kích thước: Size 60, 90, 120, 150, 180, 220, tương thích nhiều loại động cơ servo
✅ Độ ồn thấp: Từ 58 đến 70 dB, phù hợp với môi trường cần sự yên tĩnh
✅ Tuổi thọ cao: Lên đến 20.000 giờ, hạn chế bảo trì, vận hành ổn định lâu dài

Ứng dụng tiêu biểu

Máy cắt, máy đóng gói, robot công nghiệp
Hệ thống băng chuyền tốc độ thay đổi
Ứng dụng CNC, hệ truyền động servo yêu cầu độ cứng cao
Tự động hóa nhà máy, dây chuyền lắp ráp chính xác


FEATURE:	MẶT BÍCH QUAY
BACKLASH:	5 - 8 ARC MIN
KÍCH THƯỚC:	60, 90, 120, 150, 180, 220mm
NOISE:	64 - 65 DB

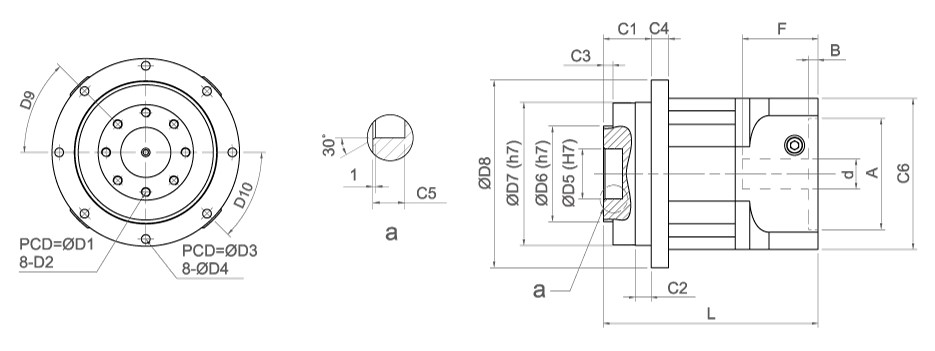

kích thước Hộp Giảm Tốc Servo Flange Rotating PHT DF Series

Info.	DF060	DF090	DF120	DF150	DF180	DF220
D1	31.5	50	63	80	125	140
D2	8 x M5 x P0.8	8 x M6 x P1.0	12 x M6 x P1.0	12 x M8 x P1.25	12 x M10 x P1.5	12 x M16 x P2.0
D3	79	109	135	168	233	280
D4	8x4.5	8x5.5	8x5.5	12x6.6	12x9	16x13.5
D5	20	31.5	40	50	80	100
D6	40	63	80	95	160	180
D7	64	90	110	140	200	255
D8	86	118	145	179	247	300
D9	45°	45°	45°	30°	30°	30°
D10	45°	45°	30°	30°	30°	22.5°
C1	19.5	30	29	37	50	66
C2	16.5	10	10	15	15	20
C3	3	6	6	4	8	12
C4	20.5	11	17.7	25	37	32
C5	8	12	12	12	16	20
C6	60	94	114	142	180	220
d	≤14	≤24	≤28	≤42	≤55	≤65
A	30~50	50~80	50~100	95~130	95~150	110~200
B	6	5	5	10	11	12
F	≤35	≤47.5	≤47.5	≤66.5	≤82.5	≤88.5
L1	117	135	140	232	278	300
L2	139	163.5	168.5	284	360.5	406.5

Information	Số cấp	Tỉ số truyền	DF060	DF090	DF120	DF150	DF180	DF220
Defined Output Torque (Nm)	1	4	64	188	292	620	1280	2360
		5	60	180	280	620	1250	2200
		7	55	176	268	560	1190	1880
		10	44	168	260	500	990	1560
	2	16	64	188	306	680	1280	2360
		20	64	188	288	660	1280	2360
		28	55	176	285	610	1190	1880
		35	55	176	285	610	1190	1880
		40	64	188	306	660	1280	2360
		50	60	180	292	620	1250	2200
		70	55	176	285	610	1190	1880
	3	100	60	180	292	620	1250	2200
Peak Output Torque (3~100)	1, 2, 3	3-100	3 lần momen output
Backlash	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5
Backlash	2	9~70	≤8	≤8	≤8	≤8	≤8	≤8
Defined Input Speed (RPM)	1, 2, 3	3-100	5000	4000	4000	3000	2000	2000
Weight	1	3~10	2.3	4.7	9.3	21.2	46.9	77.4
Weight	2	9~70	2.7	6	10.9	27.5	61.9	92.7
Torsional Rigidity (Nm/arcmin)	1, 2, 3	3-100	14	50	82	150	300	400
Max. Bending Moment (Nm)			130	250	450	1000	1500	3000
Allowable Axial Force (N)			1100	2800	3000	11000	17000	30000
Noise (dB)			58	60	64	65	67	70
Life Time (hrs)			20000	20000	20000	20000	20000	20000
Efficiency	1	3~10	≥97	≥97	≥97	≥97	≥97	≥97
Efficiency	2	9~70	≥94	≥94	≥94	≥94	≥94	≥94
Temperature (°C)	1, 2, 3	3-100	-15°C~+90°C	-15°C~+90°C	-15°C~+90°C	-15°C~+90°C	-15°C~+90°C	-15°C~+90°C
Protection Rank			IP64	IP64	IP64	IP64	IP64	IP64
Lubricating Oil			Synthetic	Synthetic	Synthetic	Synthetic	Synthetic	Synthetic
Mômen quán tính khối lượng (kg·cm²)	1	4	0.13	0.75	2.72	7.62	18.2	46.7
		5	0.11	0.63	2.28	6.3	15.2	39.1
		7	0.09	0.53	1.93	5.41	13.1	33.1
		10	0.08	0.47	1.71	4.81	11.5	29.4
	2	16	0.11	0.63	2.29	6.43	15.3	39.4
		20	0.09	0.54	1.95	5.31	13.4	33.6
		28	0.09	0.51	1.85	4.86	12.4	31.9
		35	0.08	0.48	1.73	4.3	10.6	27.3
		40	0.08	0.44	1.64	3.84	9.3	24.6
		50	0.07	0.42	1.56	3.54	8.4	22.1
		70	0.07	0.4	1.46	3.21	7.5	20.1
	3	100	0.09	0.9	1.86	5.23	12.5	35.2
